章 概述
信息社会的发展，在很大程度上取决于信息与信号处理技术的***性。数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的***的前期工作在整个数字系统中起到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。ISA 总线由于其传输速度的限制而逐渐被淘汰。我公司推出的 PCI9757数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价比，获得多家试用客户的一致好评，是一款真正具有可比性的产品，也是您理想的选择。
节、产品应用

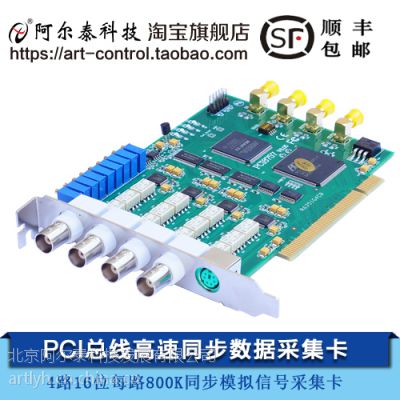

本卡是一种基于 PCI 总线的任意波形发生器，可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI 插 槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监 控系统。它的主要应用场合为：
◆ 电子产品质量检测
◆ 信号采集
◆ 过程控制
◆ 伺服控制
***节、AD 模拟量输入功能
注：括号中的单词为软件中的 AD 参数
◆ 转换器类型：AD7671
◆ 输入量程：±10V、±5V、±2.5V、0～10V、0～5V
◆ 转换精度：16 位(Bit)
◆ 采样频率(Frequency)：3～800KHz
注释：各通道实际采样速率 = 采样速率（同步采集）
分频公式：采样频率 = 主频 / 分频数，其中主频 = 50MHz，32 位分频，分频数的取值范围：***为
63，为 16666667
◆ 物理通道数：4 通道
◆ 模拟量输入方式：双端模拟输入
◆ 通道切换方式：4 通道 4 芯片独立工作
◆ 数据读取方式：非空和半满查询方式、DMA 方式（此方式速度）
◆ 存储器深度： 8K 字（点）FIFO 存储器
◆ 存储器标志：满、非空、半满
◆ 时钟源选项（ClockSource）：板内时钟和板外时钟软件可选
◆ 触发模式(TriggerMode)：软件内部触发和硬件外部触发（后触发 POST）
◆ 模拟量触发源软件可选(TriggerSource)：ATR、DTR、CONVST_IN 信号
◆ 触发类型(TriggerType)：边沿触发、脉冲（电平）触发
◆ 触发方向(TriggerDir)：正向、负向、正负向触发
◆ 触发电平(TrigLevelVolt)：0～10V
◆ 模拟量触发源（ATR）输入范围：0～10V
◆ 触发源 DTR 输入范围：标准 TTL 电平
◆ AD 转换时间：≤1.25us
◆ 模拟输入阻抗：10M
◆ 非线性误差：±3LSB()
◆ 系统测量精度：0.01%
◆ 工作温度范围：0℃ ～ +50℃
◆ 存储温度范围：- 20℃ ～ +70℃
第三节、其他指标
◆ 板载时钟振荡器：50MHz
第四节、板卡外形尺寸
143.6mm(长) * 102mm(宽)*18mm(高)
第五节、产品安装核对表
打开 PCI9757 板卡包装后，你将会发现如下物品：
1、 PCI9757 板卡一个
2、 ART 软件光盘一张，该光盘包括如下内容 ：
a) 本公司所有产品驱动程序，用户可在 PCI 目录下找到 PCI9757 驱动程序；
b) 用户手册（pdf 格式电子文档）；
第六节、安装指导
一、软件安装指导
在不同操作系统下安装PCI9757板卡的方法一致，在本公司提供的光盘中含有安装程序Setup.exe，用户双击
此安装程序按界面提示即可完成安装。
二、硬件安装指导
在硬件安装前首先关闭系统电源，待板卡固定后开机，开机后系统会自动弹出硬件安装向导，用户可选择系
统自动安装或手动安装。
注意：不可带电插拔板卡。
