因本卡没有缓存，因此采样频率比芯片的转换频率500K要低很多，适合用于慢速采集

我公司推出的 PCI8735 数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价
比，获得多家试用客户的一致好评，是一款真正具有可比性的产品，也是您理想的选择。

节、产品应用

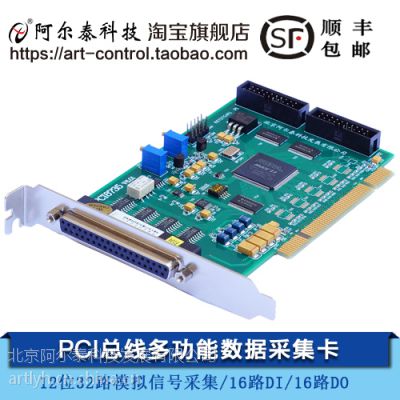

    本卡是一种基于 PCI 总线的数据采集卡，可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI 插
槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过

程监控系统。它的主要应用场合为：

    ◆ 电子产品质量检测

    ◆ 信号采集

    ◆ 过程控制

    ◆ 伺服控制

***节、AD 模拟量输入功能

    ◆ 转换器类型：AD7321
    ◆ 输入量程(InputRange)：±10V、±5V、±2.5V、0～10V
    ◆ 转换精度：13 位(Bit)，第 13 位为符号位
    ◆ 采样速率：系统通过率 500KHz，不提供***的硬件分频功能
        说明：各通道实际采样速率 = 采样速率 / 采样通道数
    ◆ 模拟输入通道总数：32 路单端，16 路双端
    ◆ 采样通道数：软件可选择，通过设置首通道(FirstChannel)和末通道(LastChannel)来实现的
        说明：采样通道数 = LastChannel – FirstChannel + 1
    ◆ 通道切换方式：首末通道顺序切换
    ◆ AD 转换时间：<1.6us
    ◆ 放大器类型：AD8221
    ◆ 放大器增益 G 与电阻 RG1 的运算关系为： G ＝ 1 ＋ 49.4K/ RG1
        注释：放大器增益与电阻 RG1 的对应关系如表 1 所示。
    ◆ 模拟输入阻抗：20M
    ◆ 非线性误差：±1LSB
    ◆ 系统测量精度：0.1%
    ◆ 工作温度范围： -40℃ ～ +85℃
    ◆ 存储温度范围：-40℃ ～ +120℃

第三节、DI 数字量输入功能

  ◆ 通道数：16 路
  ◆ 电气标准: TTL 兼容
  ◆ 高电平的***电压：2V
  ◆ 低电平的电压：0.8V

第四节、DO 数字量输出功能

  ◆ 通道数：16 路
  ◆ 电气标准: TTL 兼容
  ◆ 高电平的***电压：2.4V
  ◆ 低电平的电压：0.5V
  ◆ 上电输出：低电平

第五节、其他指标

  ◆ 板载时钟振荡器: 40MHz
